生コンクリートReady-mixed concrete
プラント設備
わたしたちのプラント設備をご紹介いたします。

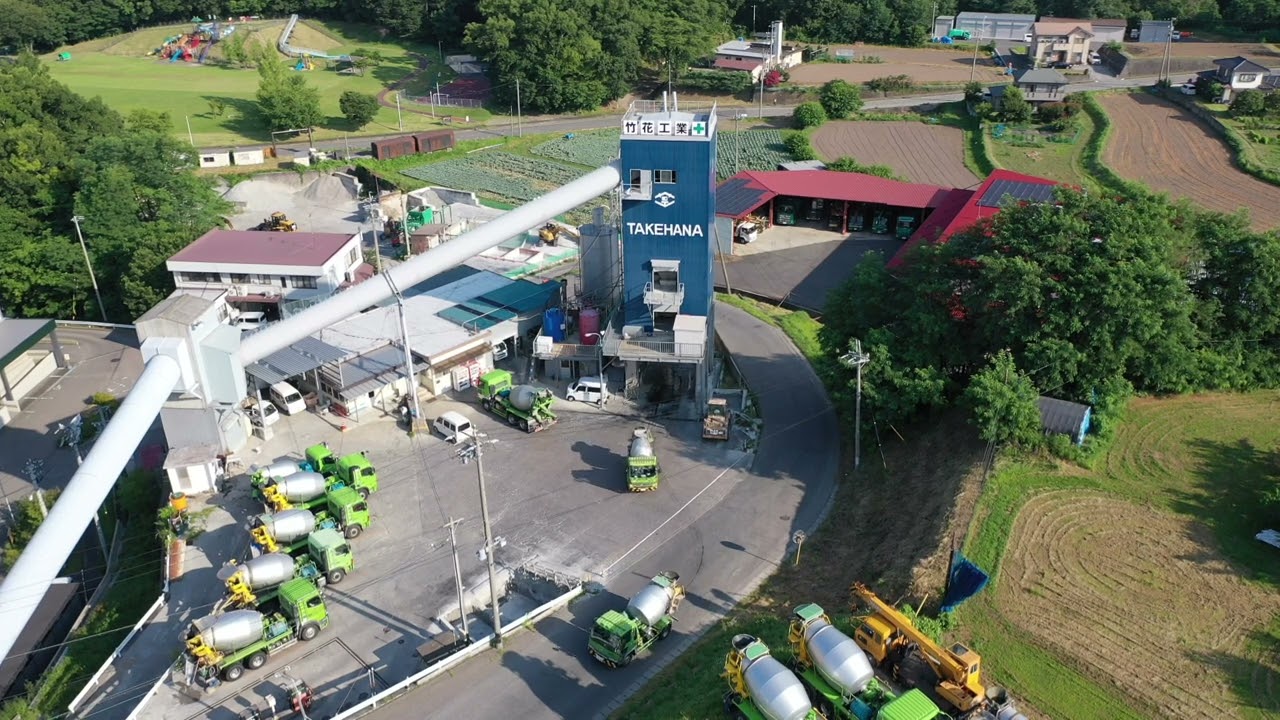

プラント全体図
上の各部名称をクリックすると詳しい説明へリンクします。
1. 骨材ストックヤード
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant01.jpg)
細骨材 380㎥(二分割貯蔵)×2区画
粗骨材 380㎥(二分割貯蔵)×2区画、190㎥×2区画
当工場は、細骨材2種類、粗骨材1505・2010、4010を貯蔵しております。
2. ベルトコンベアー
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant02.jpg)
ドーム型ベルトコンベアーでプラント上部の貯蔵ビンまで骨材を運びます。
3. 中継タワー
骨材をベルトコンベアーで運ぶ際、安全に供給できるよう、骨材の乗り継ぎ部を補うところです。
4. プラント
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant04.jpg)
ターンヘッド/貯蔵ビン
プラントの最上部にあり、ベルトコンベアーから運ばれた骨材を各貯蔵ビンに振り分けます。
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant05.jpg)
ミキサー
光洋機械産業 株式会社
二軸型強制練りミキサー(2.00㎥)
ミキサー能力 120㎥/h
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant06.jpg)
積み込み部
ミキサーで練り混ぜられた、柔らかいコンクリートをアジテータ車に積み込みます。
5. セメントサイロ
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant07.jpg)
普通セメント 150t 1基
高炉セメント 50t 1基
早強セメント 100t 1基
6. ブロワー室
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant08.jpg)
セメントをプラントに供給する設備です。
7. 混和剤タンク
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant09.jpg)
AE減水剤 6000ℓ 2基
高性能AE減水剤 4000ℓ 1基、6000ℓ 1基
予備タンク 6000ℓ 1基
8. コンプレッサー室
プラント設備を動かすために欠かせない設備です。
9. ボイラー室
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant11.jpg)
寒中コンクリート対象として、生コンクリートを練る水の温度を管理しています。
10. リサイクルブロック工場
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant12.jpg)
現場で残った生コンクリートをリサイクルし、ブロックを作っています。
11. 事務所/指令室/オペレータ室
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant13.jpg)
事務所
当社の事務所です。
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant15.jpg)
指令室/受付
輸送係、製造操作室に指令をあげます。お客様からの注文はこちらで全て対応します。
輸送係の位置情報を管理し、無線にて細かな指示をします。
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant14.jpg)
オペレーター室
各材料の管理、生コンクリートの製造をモニターで確認しながら練り混ぜ、アジテータ車に積み込みます。
12. 試験室
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant16.jpg)
試験室は生コンクリートに使用される各材料、毎日の生コンクリートの性状や強度の検査をし、生コンクリートの品質管理を行っています。
13. Fソイル処理土プラント/洗車場
![](https://takehanakogyo.co.jp/namakon/wp-content/themes/wpTakehana2_namakon/assets/img/rm-concrete/plant17.jpg)
Fソイル処理土プラント
処理土を積み込む所です。
洗車場
生コン車のドラムの内部を洗浄する場所です。
14. 車両整備スペース
生コン車の整備、メンテナンスを行う場所です。
